Markdown 文本绘图全攻略，让技术文档生动起来

大家好！今天我们来聊聊每个程序员和技术写作者都应该掌握的一项技能——用Markdown绘制图表。

你是否也遇到过这些困扰？

想画流程图却要打开专业软件，操作复杂
技术文档中的图表无法进行版本控制
团队协作时图表修改同步困难
图表与文档分离，维护成本高

今天就来介绍用Markdown绘制图表的三大神器，让你的技术文档既专业又高效！

第一部分：三大主流文本绘图工具全方位对比

工具	学习难度	功能强大程度	适用场景	平台支持	特色
Mermaid	⭐⭐	⭐⭐⭐⭐	通用文档	广泛	语法简洁，图表类型丰富
PlantUML	⭐⭐⭐	⭐⭐⭐⭐⭐	软件设计	中等	完整UML支持，专业性强
Graphviz	⭐⭐⭐⭐	⭐⭐⭐⭐⭐	复杂图形	中等	布局算法强大，高度定制

第二部分：三大主流文本绘图工具语法详解

（一）Mermaid - 最受欢迎的通用图表工具

核心优势：

语法简洁：类似伪代码的文本定义，例如 graph TD; A–>B 即可生成流程图。
多场景支持：覆盖流程图、时序图、甘特图、类图、饼图等 10+ 图表类型。
动态渲染：浏览器或编辑器实时渲染为 SVG 矢量图，支持导出多种格式。

适用场景：

技术文档、项目规划、会议记录等需要快速可视化流程的场景。

优缺点总结：
✅ 语法简单易学 | ✅ 平台支持广泛 | ✅ 图表类型丰富
❌ 专业UML支持有限 | ❌ 复杂布局控制较弱

Mermaid 流程图 (Flowchart)

用于展示算法步骤、业务流程和决策逻辑，适合表达步骤间的流向关系。

语法说明：

方向：TD(上到下)、LR(左到右)
节点：A[文本] 矩形，A(文本) 圆角矩形
连接：–> 实线，-.-> 虚线，==>粗线

``` mermaid
graph TD
    A[开始] --> B{条件判断}
    B -->|Yes| C[执行操作A]
    B -->|No| D[执行操作B]
    C --> E[结束]
    D --> E
```

渲染效果如下：

Mermaid 序列图 (Sequence Diagram)

用于描述系统组件间的时序交互和消息传递，特别适合展示API调用链路。

语法说明：

参与者：participant 定义角色
消息：->> 同步，–>> 异步/返回

```mermaid
sequenceDiagram
    participant A as 用户
    participant B as 系统
    participant C as 数据库

    A->>B: 登录请求
    B->>C: 验证用户信息
    C-->>B: 返回验证结果
    B-->>A: 登录成功/失败
```

渲染效果如下：

Mermaid 类图 (Class Diagram)

用于展示面向对象设计中的类结构和关系，适合软件架构和系统设计说明。

语法说明：

类定义：class 类名 { 属性; 方法 }
关系：<|-- 继承，–> 关联，–* 组合

```mermaid
classDiagram
    class 用户 {
        +用户名: string
        +密码: string
        +登录()
    }

    class 订单 {
        +订单号: int
        +创建日期: date
        +计算总价()
    }

    用户 "1" --> "n" 订单
```

渲染效果如下：

Mermaid 状态图 (State Diagram)

用于描述对象或系统的状态变化过程，适合展示状态机和工作流转换。

语法说明：

初始状态：[*]
状态转换：状态A --> 状态B : 触发条件

```mermaid
stateDiagram-v2
    [*] --> 待机状态
    待机状态 --> 运行状态: 启动
    运行状态 --> 暂停状态: 暂停
    暂停状态 --> 运行状态: 继续
    运行状态 --> 停止状态: 停止
    暂停状态 --> 停止状态: 停止
    停止状态 --> [*]

    state 运行状态 {
        [*] --> 初始化
        初始化 --> 处理中
        处理中 --> 完成
        完成 --> [*]
    }
```

渲染效果如下：

Mermaid 甘特图 (Gantt Chart)

用于项目管理和进度规划，可视化任务时间安排和依赖关系。

语法说明：

日期格式：YYYY-MM-DD
任务状态：done 完成，active 进行中

```mermaid
gantt
    title 项目开发计划
    dateFormat  YYYY-MM-DD
    section 设计阶段
    需求分析      :done,    des1, 2024-01-01,2024-01-15
    UI设计       :active,  des2, 2024-01-10, 30d
    section 开发阶段
    前端开发      :         dev1, after des2, 45d
    后端开发      :         dev2, 2024-02-01, 60d
    section 测试阶段
    单元测试      :         test1, after dev1, 15d
    集成测试      :         test2, after dev2, 10d
```

渲染效果如下：

Mermaid 饼图 (Pie Chart)

用于展示数据的占比关系和分布情况，适合统计数据可视化。

语法说明：

简单键值对形式定义各部分占比

```mermaid
pie
    title 浏览器市场份额
    "Chrome" : 65
    "Safari" : 15
    "Firefox" : 10
    "其他" : 10
```

渲染效果如下：

（二）PlantUML（专业的UML)

核心优势：

UML 全支持：支持类图、时序图、用例图等 UML 标准图表，语法严谨且功能强大。
集成性强：通过插件可在 GitLab、VS Code 中直接渲染，支持与 Jira、Confluence 等工具协作。
扩展性高：支持自定义样式和模板，适合企业级建模需求。

适用场景：软件开发设计、系统架构文档、学术论文等需要专业 UML 图的场景。

PlantUML 时序图 (Sequence Diagram)

时序图用于描述对象之间交互的时间顺序，非常适合展示系统组件间的调用关系。

```plantuml
@startuml
actor 用户
participant "前端" as UI
participant "后端" as API
database 数据库

用户 -> UI: 输入用户名密码
UI -> API: 发送登录请求
API -> 数据库: 查询用户信息
数据库 --> API: 返回用户数据
API -> API: 验证密码
API --> UI: 返回登录结果
UI --> 用户: 显示登录结果
@enduml
```

渲染效果如下：

PlantUML 类图 (Class Diagram)

类图用于展示系统中类的结构和关系，是面向对象设计的重要工具。

```plantuml
@startuml
class 用户 {
  -username: String
  -password: String
  +login(): Boolean
  +logout(): void
}

class 订单 {
  -orderId: Long
  -amount: Double
  -createTime: Date
  +calculateTotal(): Double
}

class 商品 {
  -productId: Long
  -name: String
  -price: Double
}

用户 "1" -- "n" 订单
订单 "1" -- "n" 商品
@enduml
```

渲染效果如下：

PlantUML 用例图 (Use Case Diagram)

用例图用于描述系统功能和用户角色之间的关系，常用于需求分析阶段。

```plantuml
@startuml
left to right direction
actor 访客 as guest
actor 注册用户 as user
actor 管理员 as admin

rectangle 系统 {
  guest --> (浏览商品)
  user --> (浏览商品)
  user --> (下单购买)
  user --> (查看订单)
  admin --> (管理商品)
  admin --> (管理订单)
  admin --> (管理用户)

  (下单购买) .> (浏览商品) : includes
  (查看订单) .> (下单购买) : extends
}
@enduml
```

渲染效果如下：

PlantUML 活动图 (Activity Diagram)

活动图用于描述业务流程或工作流，展示活动之间的控制流。

```plantuml
@startuml
start
:用户访问登录页面;
:输入用户名和密码;
if (验证用户信息?) then (成功)
  :跳转到主页;
  :显示欢迎信息;
else (失败)
  :显示错误信息;
  :返回登录页面;
endif
stop
@enduml
```

渲染效果如下：

（三） Graphviz（复杂图形专家）

核心优势：

强大布局算法：使用 DOT 语言定义图形结构，自动生成层次图、树状图等复杂布局。
高定制性：支持调整节点形状、颜色、边样式等细节，适合数据可视化和网络拓扑图。
跨平台支持：通过插件（如 Viz.js）可在 Markdown 中使用，输出 SVG 或 PNG 格式。

适用场景：算法流程图、数据结构示意图、网络架构图等需要精细控制的场景。

digraph finite_state_machine {
	rankdir=LR;
	size="8,5"
	node [shape = doublecircle]; LR_0 LR_3 LR_4 LR_8;
	node [shape = circle];
	LR_0 -> LR_2 [ label = "SS(B)" ];
	LR_0 -> LR_1 [ label = "SS(S)" ];
	LR_1 -> LR_3 [ label = "S($end)" ];
	LR_2 -> LR_6 [ label = "SS(b)" ];
	LR_2 -> LR_5 [ label = "SS(a)" ];
	LR_2 -> LR_4 [ label = "S(A)" ];
	LR_5 -> LR_7 [ label = "S(b)" ];
	LR_5 -> LR_5 [ label = "S(a)" ];
	LR_6 -> LR_6 [ label = "S(b)" ];
	LR_6 -> LR_5 [ label = "S(a)" ];
	LR_7 -> LR_8 [ label = "S(b)" ];
	LR_7 -> LR_5 [ label = "S(a)" ];
	LR_8 -> LR_6 [ label = "S(b)" ];
	LR_8 -> LR_5 [ label = "S(a)" ];
}

第三部分：其他实用绘图工具

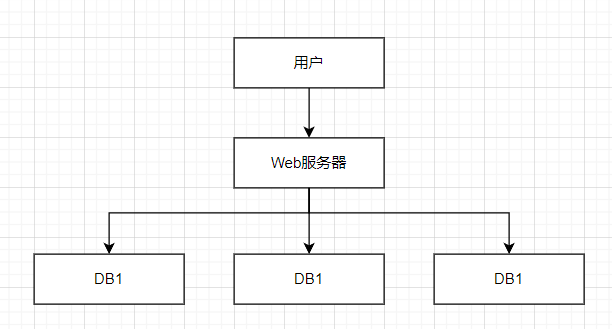

（一）字符画

纯文本转字符画，支持多种字符集，如 ASCII、Unicode 等。

        ┌────────────┐
        │   用户     │
        └─────┬──────┘
              │
        ┌─────▼──────┐
        │  Web服务器 │
        └─────┬──────┘
              │
    ┌─────────┼─────────┐
    │         │         │
┌───▼──┐  ┌───▼──┐  ┌───▼──┐
│ DB1  │  │ DB2  │  │ DB3  │
└──────┘  └──────┘  └──────┘

（二）Draw.io

拖拽式在线工具，支持导出 XML 格式嵌入 Markdown，适合混合文本与图形的场景。

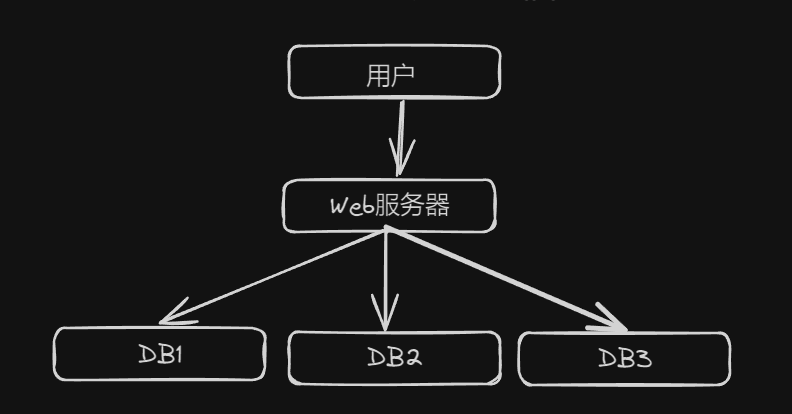

（三）Excalidraw

手绘质感：生成具有草图风格的图表，适合快速原型设计和头脑风暴

第四部分：平台支持情况对比

工具	GitHub	GitLab	VS Code	Typora	Obsidian
Mermaid	✔️	✔️	🔌	✔️	🔌
PlantUML	❌	✔️	🔌	❌	🔌
Graphviz	❌	✔️	🔌	❌	🔌

说明：✔️ 原生支持 🔌 插件支持 ❌ 不支持

第五部分：实用技巧分享

1. 选择建议

快速上手：优先选择 Mermaid ，语法简单且集成广泛。
专业 UML：PlantUML 是首选，适合严格遵循标准的开发场景。
复杂图形：Graphviz 提供最高级别的控制，适合算法和数据可视化。

通过合理选择工具，可在 Markdown 中实现从简单流程到复杂架构的全场景可视化，同时保持文本的可维护性和版本控制优势。

2. 版本控制最佳实践

将图表源码与项目代码一同管理
使用有意义的提交信息描述图表变更
建立团队统一的图表规范

3. 性能优化建议

大型图表考虑拆分为多个小图表
定期清理不再使用的图表代码
为复杂图表添加注释说明

第六部分：数哥私藏资料推荐

结语

掌握这些 Markdown 图表工具，可以让你的技术文档更加生动直观。选择合适的工具不仅能提升写作效率，还能增强文档的可读性和专业性。

工具	特点	适合人群
Mermaid	语法简单，支持广泛	所有技术人
PlantUML	专业UML，功能强大	软件工程师
Graphviz	布局智能，高度定制	数据科学家

记住一句话：工具千万种，适合第一位。

建议从Mermaid开始尝试，它是上手最容易、应用最广泛的工具！

📌 本次分享就到这里，感谢你的阅读！
🔔 关注【数说编程】，第一时间获取技术写作、效率工具、编程干货！
💬 如果你觉得这篇文章对你有帮助，欢迎点赞、收藏、分享给更多朋友！
